一、產品介紹
半導體缺陷檢測系統由我司自主研發,該系統集本公司在機器視覺工業檢測領域多年技術積累,同時結合時下最新的用戶特點及實際需求而推出。產品具有集成度高,操作簡便,設置靈活,穩定可靠等優點。本產品適用半導體、網絡變壓器等管腳類電子產品檢測對象,規定了我司半導體系列產品的檢測指標精度。其他技術要求均適用于我司半導體檢測系列的全系產品。
二、視覺檢測優勢
1、檢測結果標準,可量化,排除了半導體檢測結果受檢測人員主觀意愿、情緒、視覺疲勞等人為因素的影響,可信度高;
2、速度快、效率高、成本低,機器視覺檢測能達到15PCS/s,提高了生產率,同時也節約了人力成本;
3、獨特的3D結構光成像原理,多面成像檢測,3D投影圖像然后對原始管腳和其投影分別檢測引腳長寬、間距、跨距、共面度和共線度。

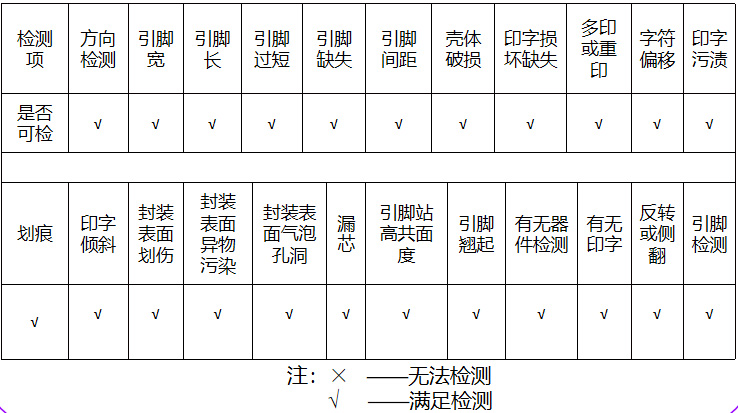

三、檢測指標:

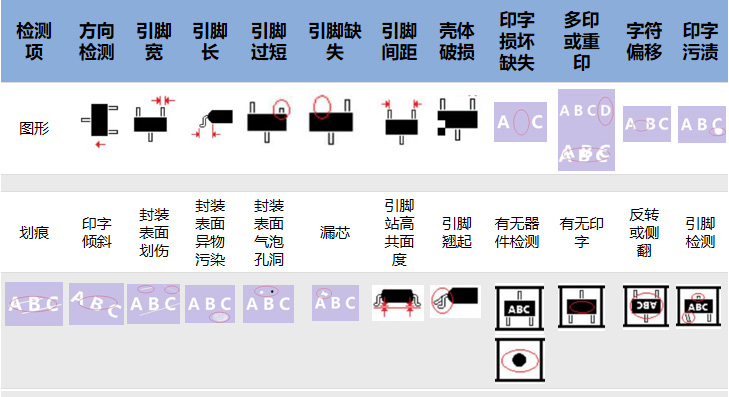

四、半導體檢測缺陷類型

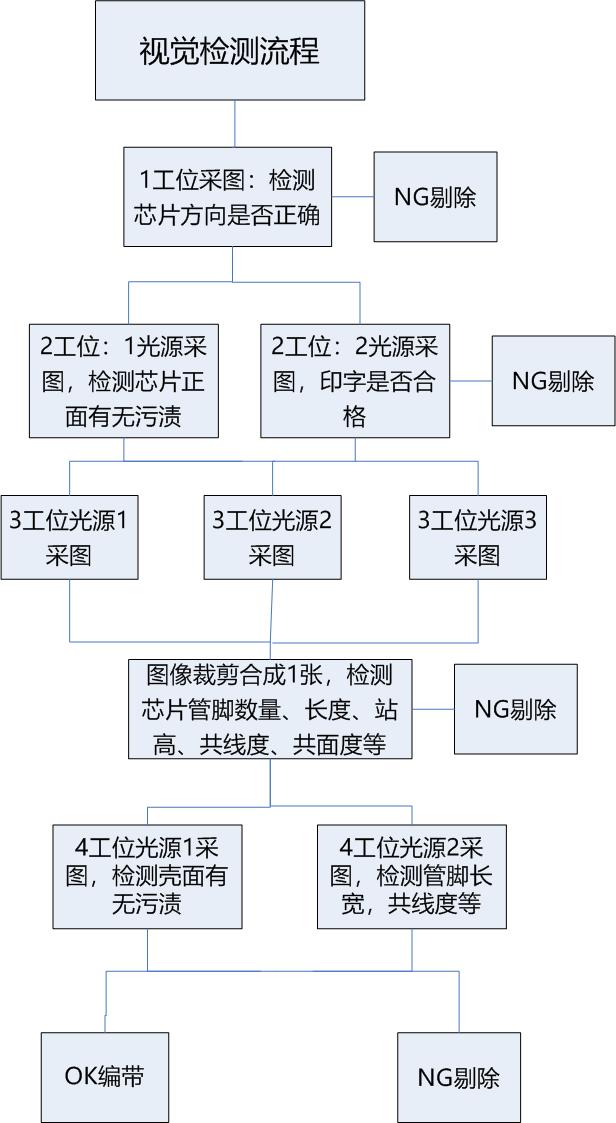

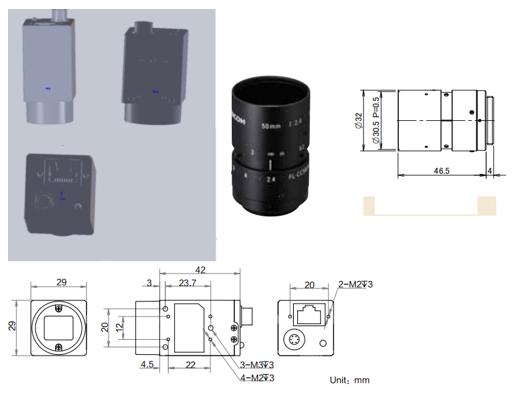

本系統采用四個相機,分為四個工位對半導體芯片進行檢測,分別是:

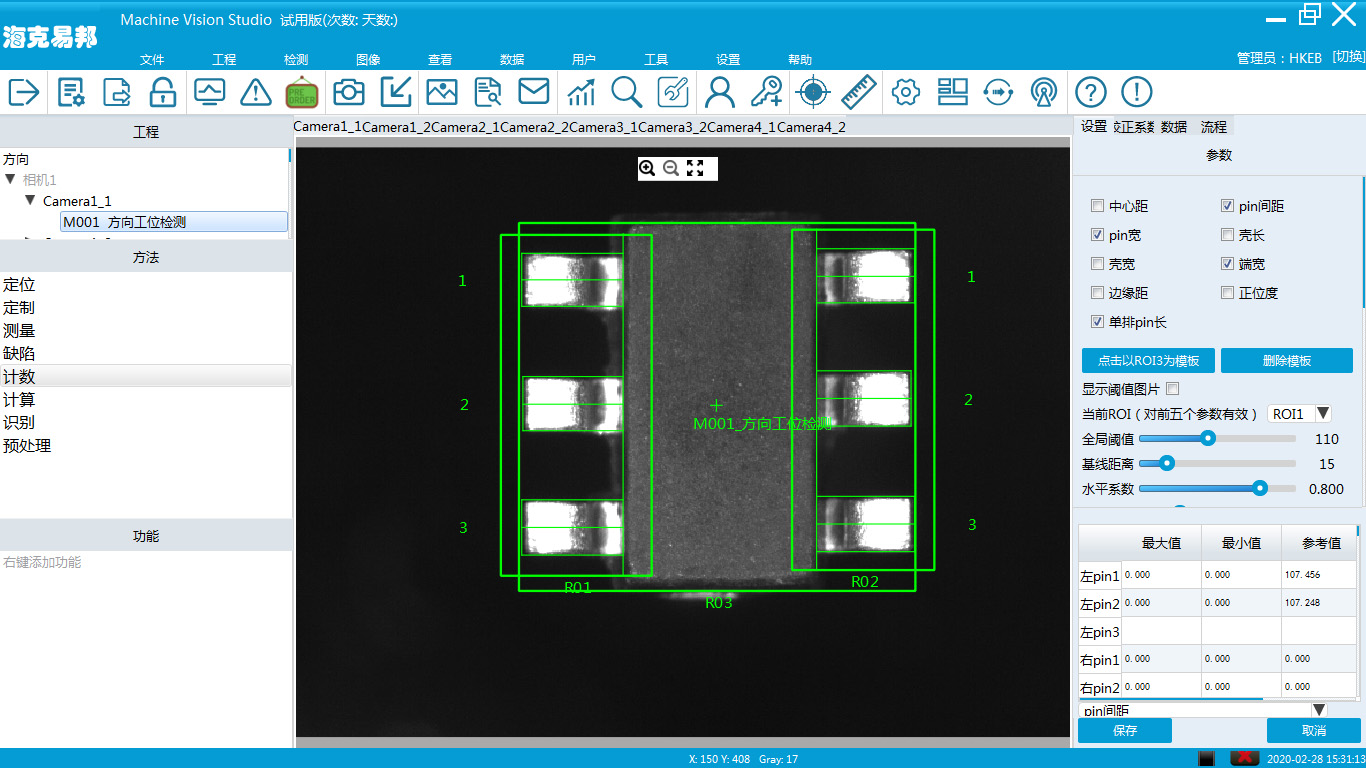

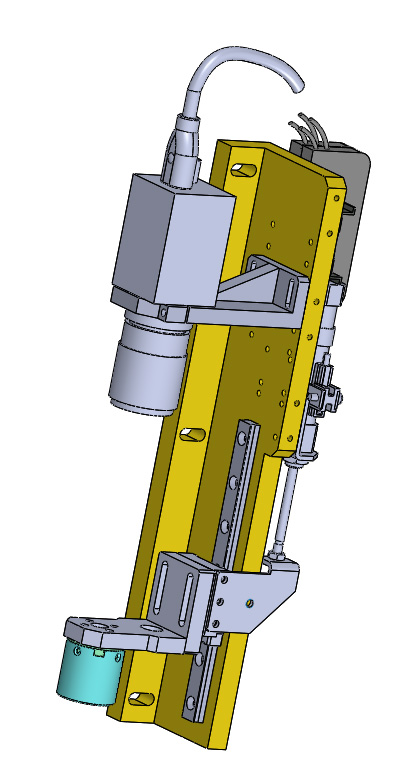

1、方向工位檢測;

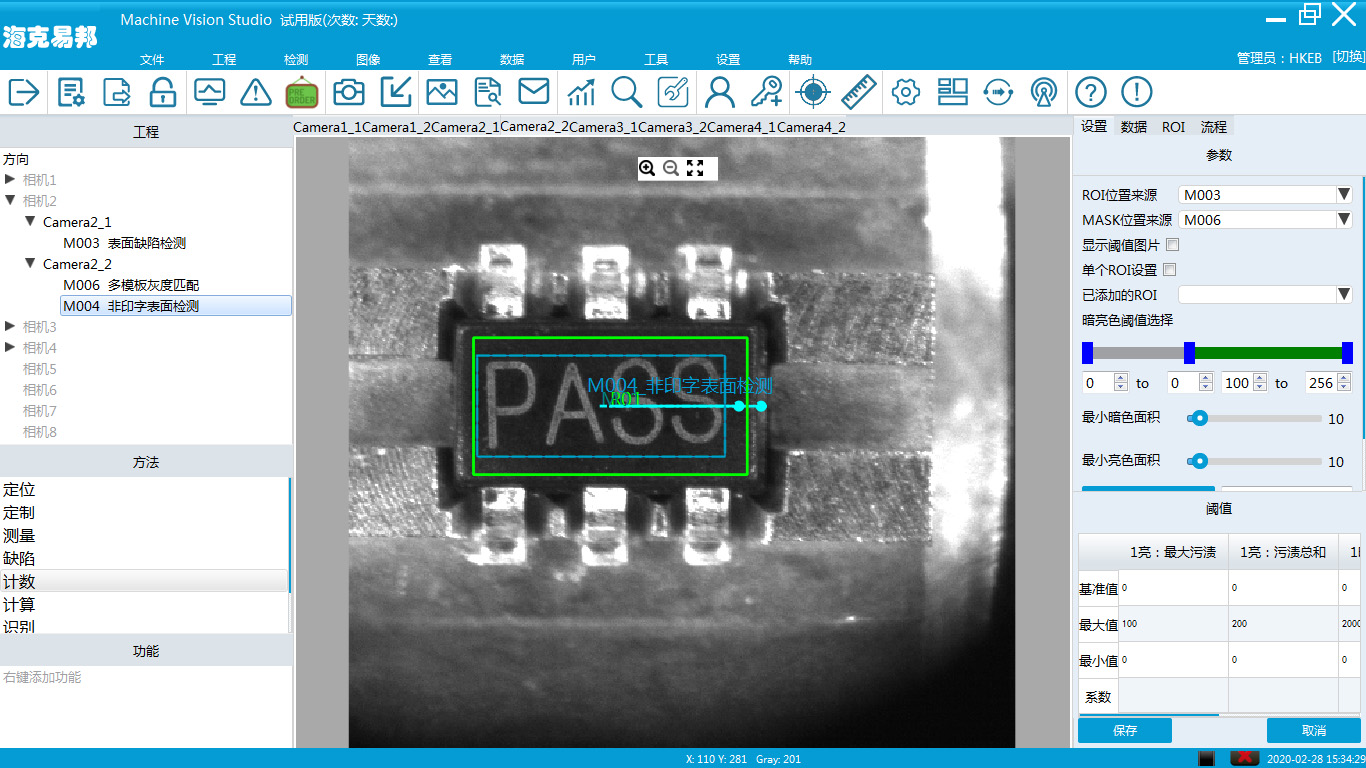

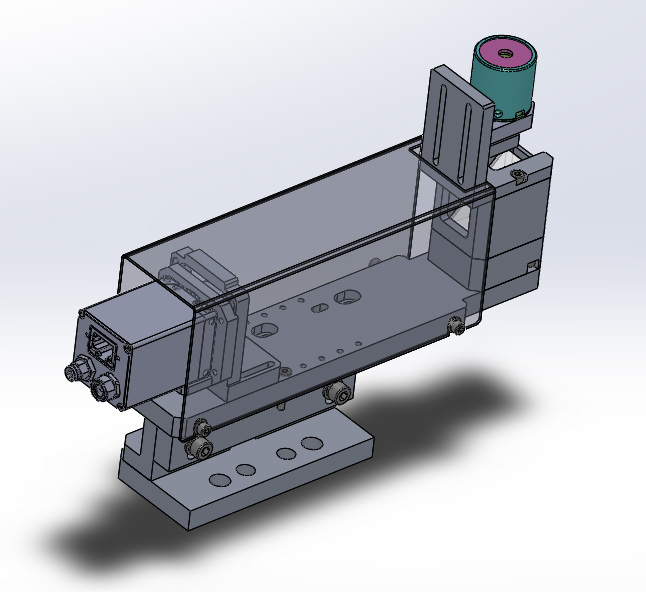

2、鐳射(印字)工位檢測;

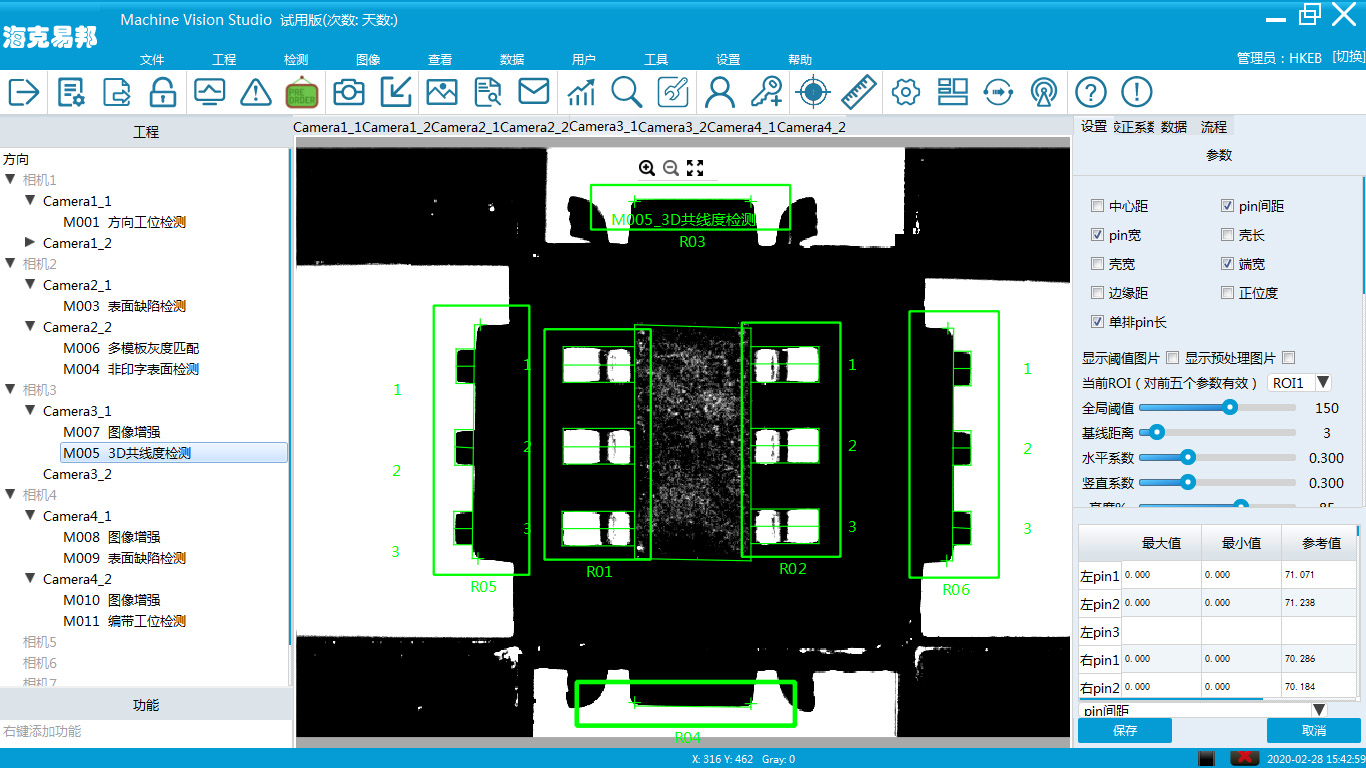

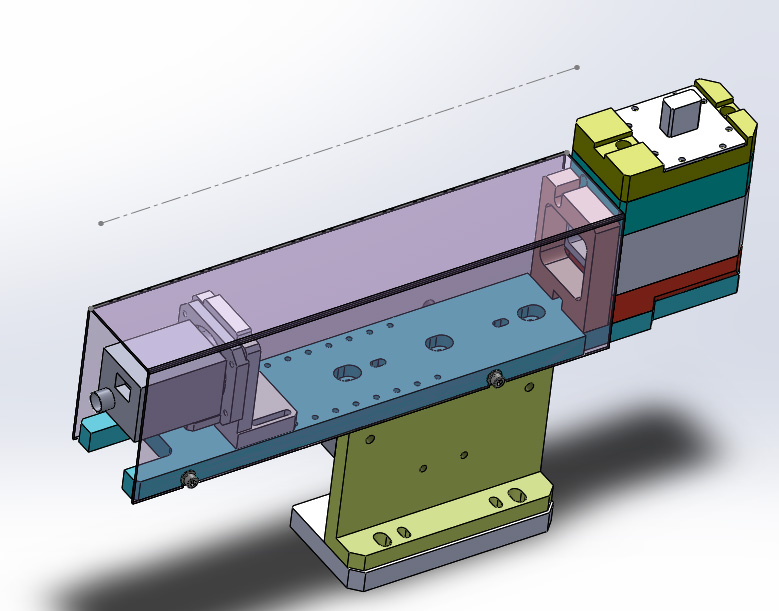

3、3D工位檢測;

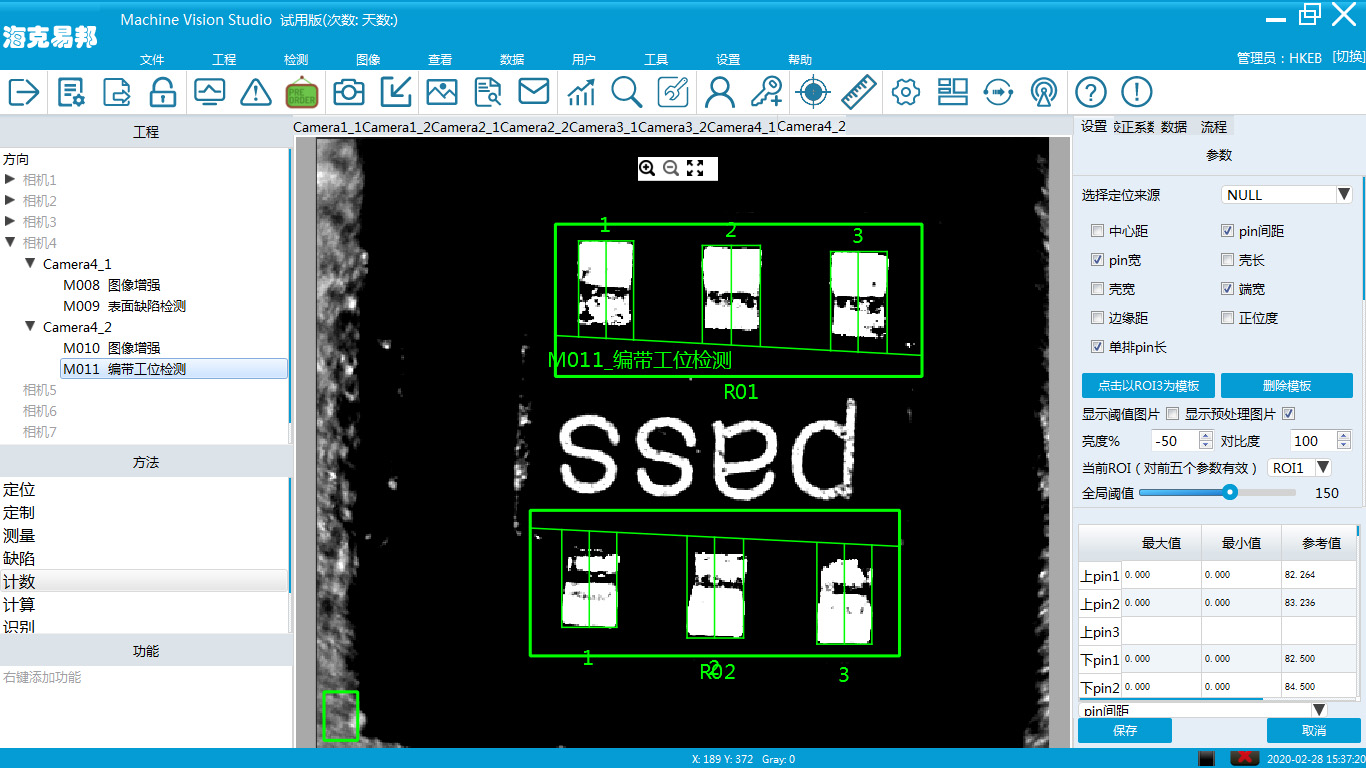

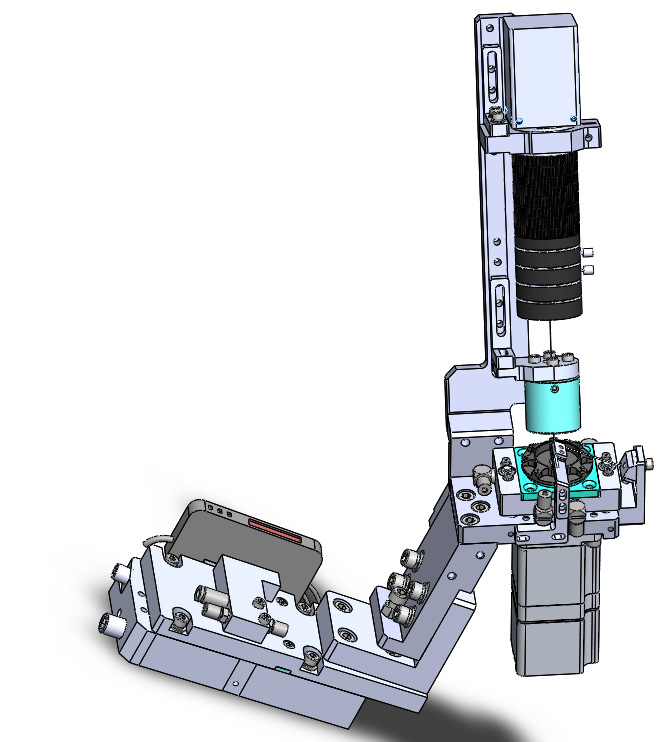

4、編帶工位檢測。
|
